LTO5磁带机的Tinker之路

在快速生产快速消费时代，我们逐渐减少了对物件的尊重，以至于逐渐失去了对生活的尊重。而亲手让设计优秀的产品继续留在身边工作下去，是一件快乐的事情。

Tinker总会让我想到以前玩DOTA1时的地精修补匠和那个有趣的配音，联想到自己给小家电、汽车的维修改造升级，比起DIYer这个词，还是Tinker更浪漫些。

就像给其他物件设计外壳一样，并没有什么特殊的，测量、建模、打印。除了尺寸大了些，超出了打印机的最大尺寸，所以分成了3段，加上前面板未来可能会重新设计，所以也单独分成了一个部件。

LOGO选择了一个音乐磁带的样子，放的位置比较奇怪，没有居中是因为不想跨两个件，并且前部和后部的插接点受机身固定螺丝位置影响只能设在那里，就出现了这么个奇怪的LOGO位置。

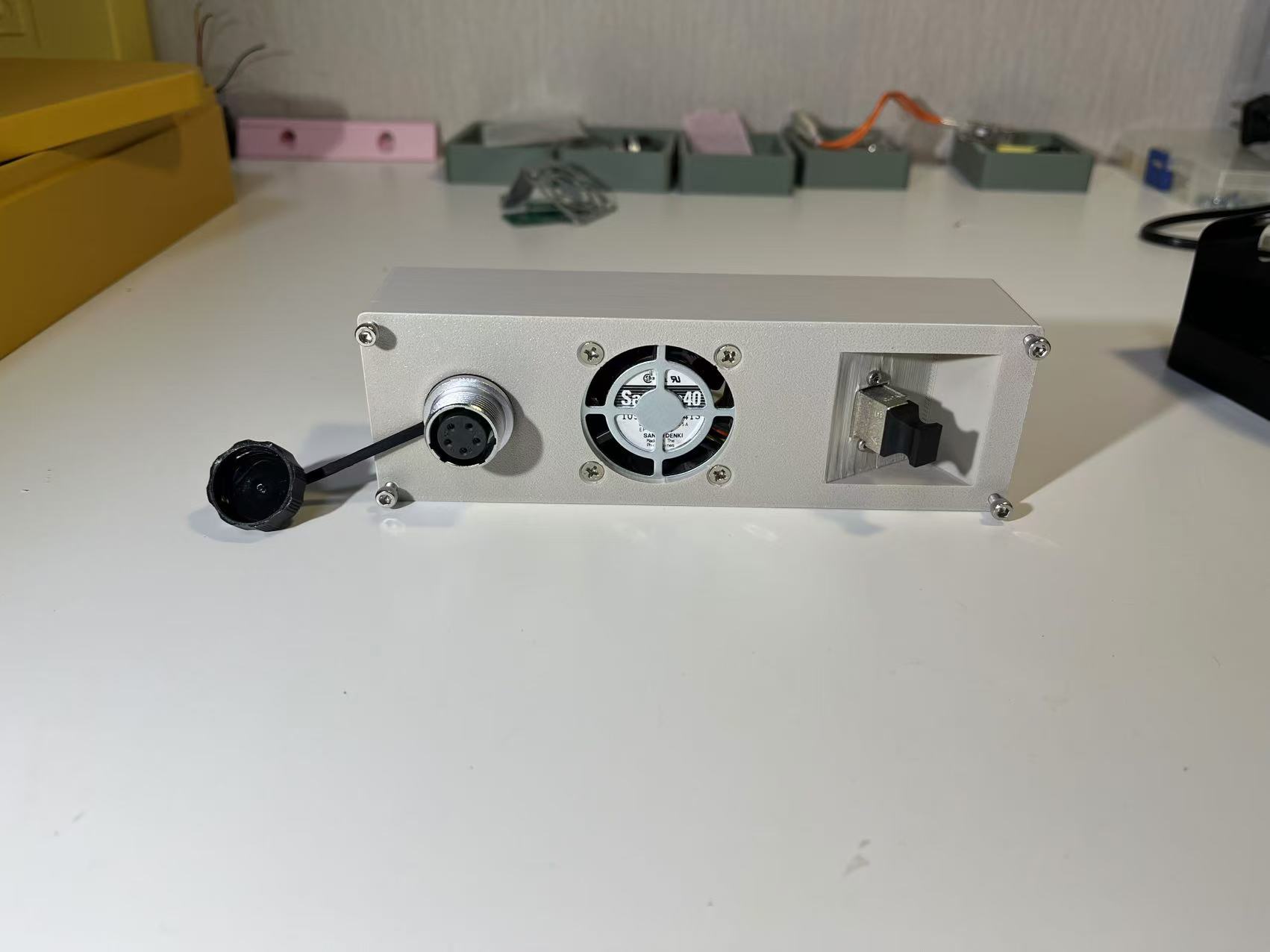

后视图，分别是供电口的航空插头，风扇和光纤。风扇和光纤法兰都保留了原机的配件，保留了一部分的原始味道。

用了一个5pin的航空插头，接口定义模仿了sata供电，分别是3.3V、GND、5V、GNG、12V，虽然磁带机用不到3.3V，不过统一接口定义有助于之后设计其他设备复用电源。

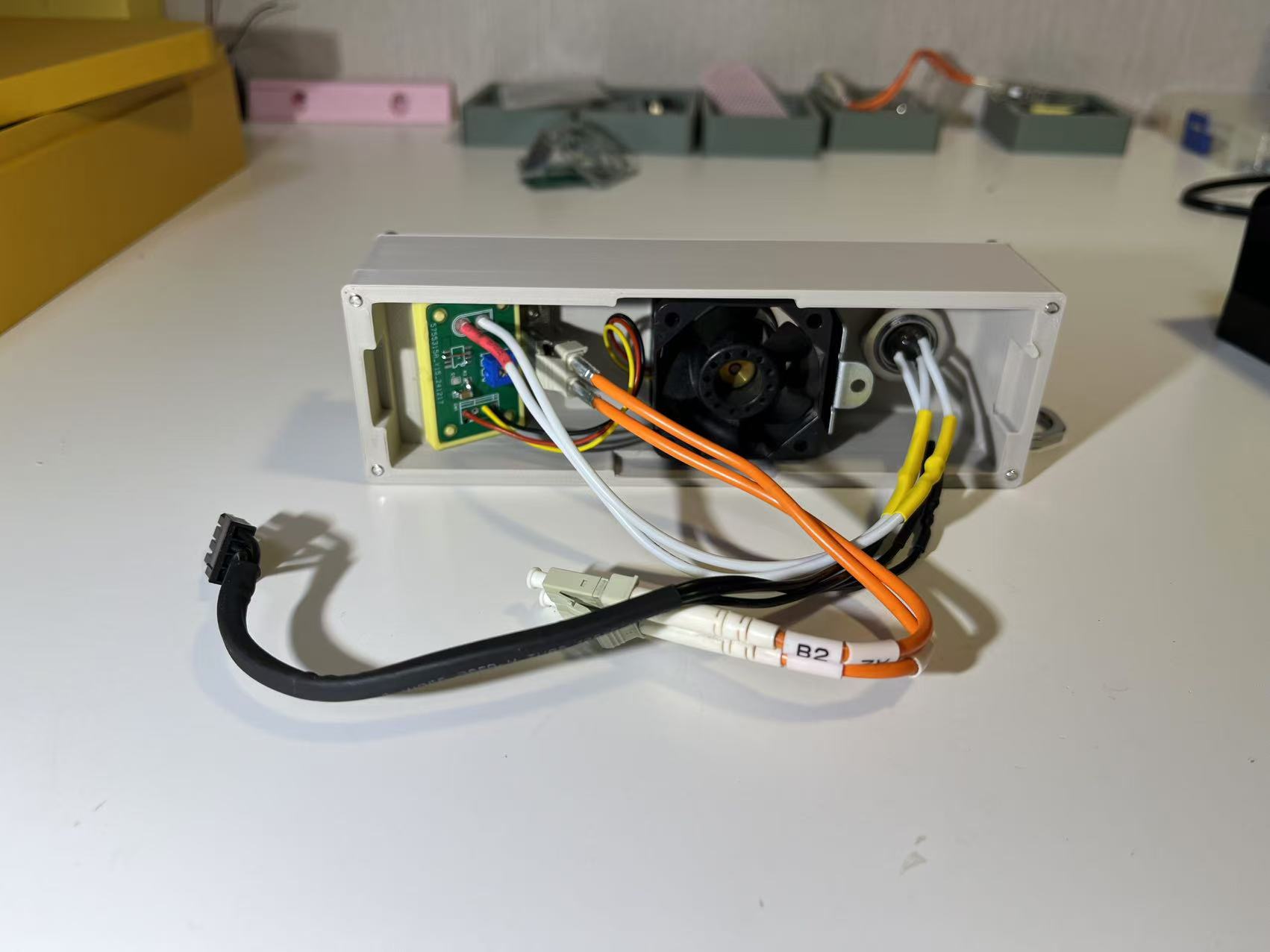

其实如果只是做个外壳的话就到此结束了，但是原装风扇是一个4028的滚珠轴承万转暴力扇，图片左边的小板是一块风扇PWM调速板，这里就引出了一些故事。

开始以为这个3pin风扇是支持pwm调速的，于是用一颗GP9301-F20K做了一个调速板，按黄线12v、黑线G、红线pwm线序接上去发现风扇根本不启动。这时候我不仅没有意识到接线错误反而怀疑起了风扇难道不是标准的5V 25khz的pwm信号。

想着不应该呀，正常接上12V和GND就会满速运转。偶然发现给红线12V电平风扇会启动（可不得启动么），进一步测试用可调电源给红线6-12v的电压发现可以调速，而愚蠢的我仍旧没有意识到这是直接电压调速反而认为“这是一个特殊的风扇”，黄线是VCC红线是“电压调速”。

进而魔改了下PCB，飞了几条线，用电位器调整给到红线的电压。装上去后发现电位器只有拧到头才会启动，还嘀咕难道是用电位器分压不行么，直到发现这个型号风扇的参数。

好么，这不就是个普通的3线风扇嘛，黄线是tach测速线。这么来就真相大白了，买一块可调输出的稳压板来调速就解决了。

后挡板

原本想做个转轴机构，想了想3D打印的最小可用精度，前面板会做得很厚，就作罢了，做成了可拆卸挡板。

指示灯的位置做薄了，led透过来的效果不错。

偶尔会羡慕老外可以买一片地，自己建个房子，收拾个院子。在屋顶装个光伏系统，挖个水井挖个化粪池，种点菜过上离网的生活，对自己的房子和汽车修修补补。

非常认同音乐人张筱迪知识不等同于文化的观点，只有把掌握了仅有的知识疯狂地应用才能产生文化。而制造、修补、优化的自给自足模式就是我崇尚的文化。

最近在设计一个3D打印机箱，用手头现成的零件组一台离线备份专用主机，包括磁带机、光盘刻录机、热插拔硬盘位。但不会把存储介质留在机器上，所以不是备份一体机而是备份工具机。又是个消磨时光又有趣的项目。
