TLDR：分享一些使用RouterOS/Fortigate和Cilium CNI之间使用BGP宣告K8S集群IP的过程

一直对BGP协议抱有一种神秘感，觉得那是大型网络才需要的东西，于是一直没有去学习落地在Homelab。但实际操作下来其实没有那么复杂，在这分享一些有趣的试错过程，给同样对网络不精通但是热爱探索的伙伴一些参考。

起因

之前K8S用的是Flannel CNI + MetaLB Layer2模式通过ARP宣告Service的External IP地址来提供LoadBalancer IPAM和服务暴露。不过这样会产生一个问题，speaker响应的ARP请求似乎并不总能回复正确的节点ip，因此在配置Service的externalTrafficPolicy为Local时不确保能访问到服务，只有设置为Cluster，经过kube-proxy的转发后才能到达目标节点。看起来服务能够正常访问了，但是当应用通过X-Forwarded-For获取客户端IP地址的时候，会发现获取到的是k8s集群内部ip。并且，ingress nginx的源ip白名单策略也会因此失效。

于是这次用Cilium替代了之前的Flannel+MetaLB，尽管MetaLB也支持BGP模式，Cilium额外的功能还是吸引我决定使用Cilium。

配置

BGP的配置比想象中的简单，创建BGP实例、添加Peer、选择通告的路由，如果只是使用BGP基础的功能的话，仅此而已。

Cilium侧

根据官方的Example，依次创建CiliumBGPClusterConfig、CiliumBGPPeerConfig、CiliumBGPAdvertisement资源，之间的关系见官方文档)。如果需要对节点的bgp实例单独配置参数的话需要CiliumBGPNodeConfigOverride，需要启用MD5密码校验的话需要创建所引用的Secret。

BGP会话建立后可以用cilium cli查看peer情况和通告的路由。如果参数配置有误BGP会话不停重置或者无法建立可以查看cilium的pod日志查看原因。

Cilium可以选择通告PodCIDR、ClusterIP、ExternalIP和LoadBalancerIP，就像aws和oci的k8s服务一样，我也选择通告了PodCIDR到我的物理网络中方便测试。以及LoadBalancerIP，另外两项似乎暂时没有用武之地。

RouterOS侧

RouterOS支持的功能一如既往得全面，自然少不了BGP协议，就是winbox的界面逻辑一直很神奇。ROS这边只要在Routing/BGP里创建Connection即可。

一条Connection就是一个Peer。Template变得可有可无，因为修改完Template后Connection里的配置不会自动修改，反而不如直接修改Connection。

会话建立后可以看到对端的参数信息

路由表里会显示接受到的BGP路由

Fortigate侧

飞塔这边，BGP配置页面显示的功能有限，要修改详细的参数还是要用命令行。

配置方法大同小异，主要也是本端信息对端信息，会话建立后能够看到路由表里接受到的路由。

Loadbalancer IPAM

Cilium和MetaLB都可以像云平台的SLB一样作为K8S Loadbalancer provider提供外部IP地址管理的功能，首先需要创建CiliumLoadBalancerIPPool资源来提供IP池，Cilium支持创建多个池并且通过Service的Label来决定使用那个池。

接下来就正常创建Loadbalancer类型的Service即可。

一点观察

当externalTrafficPolicy为Local时，BGP会通告pod所在节点的IP地址，当参数为Cluster时BGP会通告所有节点ip，并且通过集群网络转发到达pod。但是要确保BGP Peer正确配置了Multipath，不然BGP Peer默认会选出一条最佳路径。

一点小问题

最初的测试拓补用运行ROS的交换机和Cilium进行BGP Peer，ROS上在vlan200接口上起了一个ip地址用来和Cilium Peer，网关所在的Fortigate再写了条静态路由将BGP通告的CIDR指给ROS。家里的客户端访问一切正常，而在外使用Wireguard连回家时发现和10.1.2.0/24下的主机不通。

检查后发现由于在ROS上起了一个vlan200的接口地址，系统会生成一条distance为0的直连路由，而Wireguard的隧道也建在ROS上，但是vlan200下主机的默认网关在FortiGate，导致Wireguard隧道的数据包到ROS后去往10.1.2.0/24的路由是错误的。

解决起来倒是不复杂，使用FortiGate建立BGP会话即可，ROS单纯做一个交换机，也不用再麻烦到FortiGate创建静态路由，事实上最终也是这么做的。

好奇心驱使我思考假如只能和交换机进行BGP Peer，且vlan200网关又不在交换机上的场景下，要如何配置。

Multihop

既然问题出在vlan200接口地址的直连路由，路由优先级又无法降低，第一想法是取消这个接口地址，Cilium和交换机的管理地址10.1.254.1建立BGP会话。修改Peer IP地址后发现会话在不停重置，Cilium日志里提示read-failed.

time="2025-04-21T03:13:40.604474556Z" level=info msg="Peer Up" Key=10.1.254.1 State=BGP_FSM_OPENCONFIRM Topic=Peer asn=65001 component=gobgp.BgpServerInstance subsys=bgp-control-plane
time="2025-04-21T03:13:50.38469061Z" level=info msg="Peer Down" Key=10.1.254.1 Reason=read-failed State=BGP_FSM_ESTABLISHED Topic=Peer asn=65001 component=gobgp.BgpServerInstance subsys=bgp-control-plane

这里涉及到Multihop参数的配置，除了Cilium侧要正确配置ebgpMultihop的跳数以外，ROS侧似乎只需要钩上Multihop无需具体配置Tx/Rx TTL，配置了反而会连接不上。

策略路由

使用ROS管理地址建立BGP会话之后，虽然能够收到路由了，但是客户端仍旧无法和Cilium通告的IP通讯。思考原因客户端通过网关的下一跳来到ROS之后，由于ROS没有vlan200下的地址，还是无法和k8s node进行通讯，仍旧需要创建一个vlan200的接口地址，问题又回到了原点。

看来只能想办法绕开直连路由把10.1.2.0/24指向网关才行。这里又引向了另一个神秘的未知领域，策略路由。

在这个场景下，策略路由可以根据流量的特征，在mangle表标记，应用到特定的路由表，绕开默认路由表里的接口直连路由。

首先需要创建一张新的路由表，然后写一条路由把默认路由指到网关。

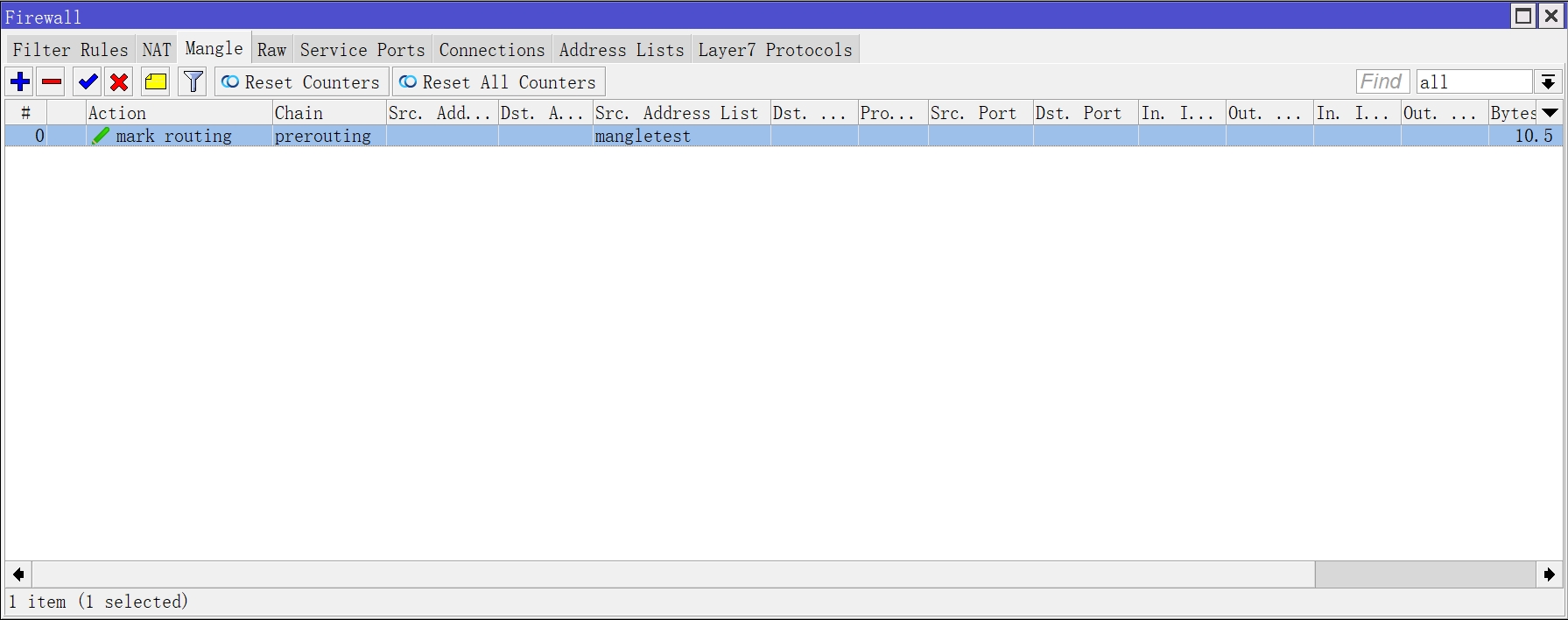

然后在防火墙的mangle表里标记来自wireguad隧道的cidr列表，mark routing到新的路由表，这样就解决了网关不在ros上的问题。

后记

至此，Homelab的K8S网络也到了一个比较舒服可用的状态，像云一样使用本地K8S的体验又再进了一步。
