TLDR：这是一套三节点的ceph集群，使用2副本的SSD和HDD存储池，提供块存储、文件存储和对象存储。

之前网上流传过这张nas9宫格，我这nas，算是功能扩展形式纯粹吧。

历史版本

硬盘盒DAS时期

最早当笔记本内置硬盘不够用的时候，买块3.5寸硬盘插在硬盘盒上连笔记本用。那会笔记本还是USB2.0口，机身上最快的接口竟然还是esata，随着USB速率提升，esata接口很快退出了历史舞台。

小米路由1

第一次用上SMB共享的时候已经是14年了，买了小米第一代的路由器，含1T硬盘的那个，这会才知道NAS的概念。想想也已经过去10年了，那时候才知道原来可以不用电脑挂机下载，而且文件可以网络共享。

闲置电脑SMB时期

路由器上1T的空间满足不了的时候，就演变成了闲置电脑装光驱位热插拔硬盘架SMB共享的时代，正好吧之前买的几块2T硬盘用上，RDP远程桌面下载机同时提供SMB共享。那个时候迅雷会员还是可以满速下载各种版权资源的。

百花齐放时期

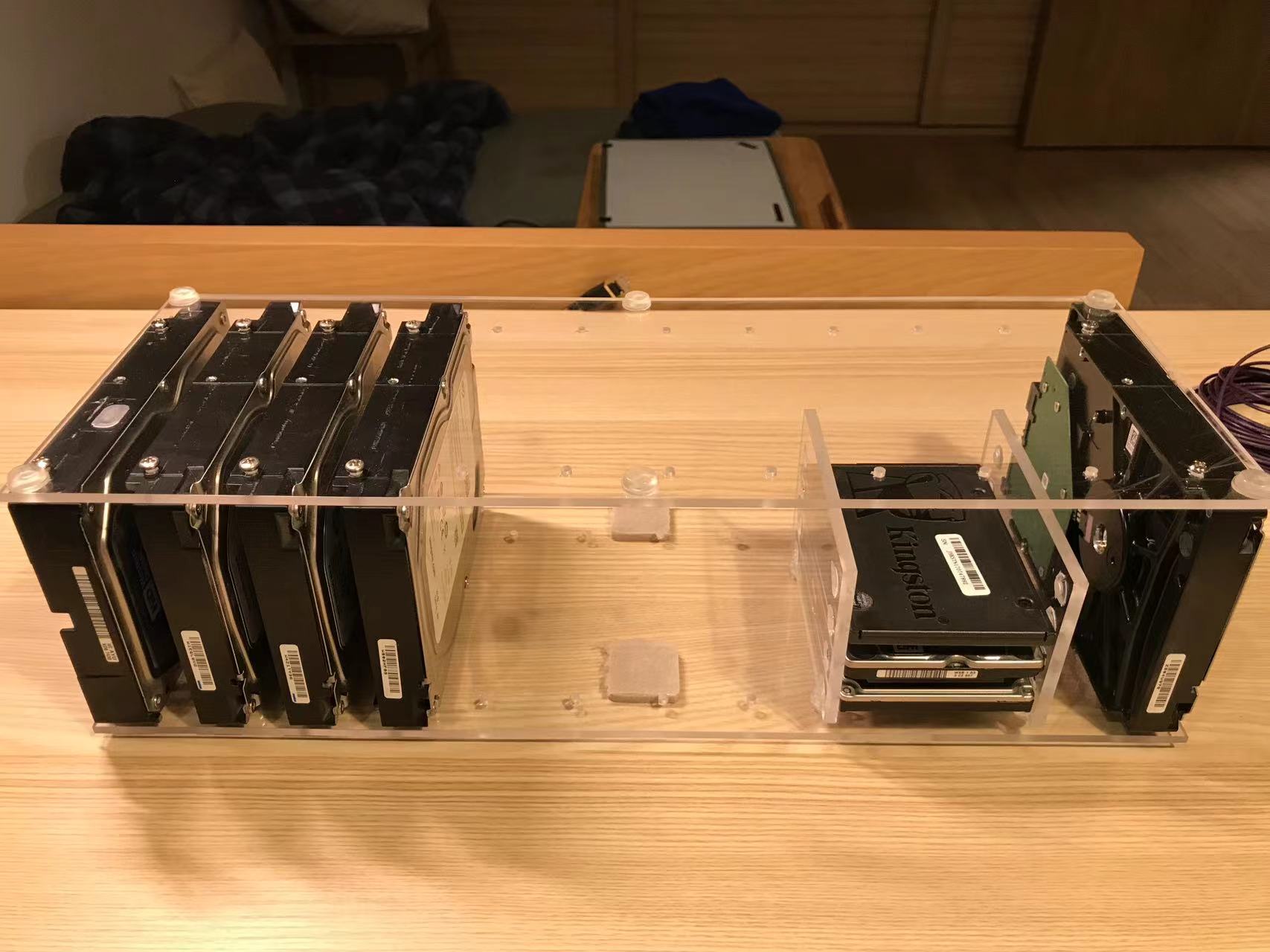

当了解了PC组装的原理之后，各种形态的NAS也就随手拈来。前后用过小机箱+亚克力外置硬盘架模式，像是这样。 或者树莓派+移动硬盘盒模式，虚拟机随便直通块硬盘用容器跑smb，这时候就不在乎形式了，能用就行。

2020铝型材超融合集群

持续的仓鼠症行为让我每半年需要添置一块3T硬盘，硬盘数量超过了普通机箱安装极限的时候，我决定搞波大的。淘了块华擎的j1800，用铝型材设计了一个三层结构，底层是硬盘层，12个3.5寸盘位。第二层是存储节点，第三层是计算节点的主板。存储同时提供iscsi给计算节点的esxi使用，相当于是一个手搓的超融合集群。到现在这台“NAS”还在作为我的冷备份使用。这个时期玩了不少东西，freenas、unrain、winserver、hyperv、esxi，能玩的都玩了一遍。甚至还因为嫌风扇吵用esp8266做了一个远程风扇控制模块，能根据室温或者手动控制风扇启停。

PVE All in one时期

原因是计算容量不够，于是组了一台ryzen平台的主机，跑PVE+黑群晖。虽说是allinone，但是没有把路由器融合进去。PVE的ZFS池如果不限制缓存的话会占用大量内存，后来选择直通硬盘用黑群晖，同时作为k8s集群的存储，这个方案持续了很长时间。

家庭存储1.0

闲扯了一大堆，终于来到了正题，这会的家庭存储我称其为1.0版本，之前的多多少少有些不那么优雅，一直处于勉强能用状态。CEPH也不是什么新玩意，甚至和openstack有点像，已经像是过气的项目了。之前用过很长一段时间的rookceph，感觉不错，磁盘故障甚至是节点故障，对集群的可用性影响极小，唯独只适合用于k8s集群内部，所以这次决定用裸机CEPH作为家里的存储方案。

存储系统选型

目前常用的存储系统中，不管是unraid、黑群晖、truenas都没有针对多活高可用进行设计，由于存算分离，家里一些无盘系统主机和虚拟化计算节点高度依赖存储，不希望对存储节点维护的时候导致业务中断。

ceph算是其中部署比较灵活的产品，可以按照计划对部分节点停机维护，提供大部分种类的存储服务，rbd块、iscsi块、cephfs、nfs、s3。而且块存储甚至可以做异地的镜像，虽然没有尝试过。另外如果是完全云原生场景的话，rook-ceph或者longhorn也是个不错的选择。

硬件选型

开始是用我小黄鱼二手淘的3套r5-1400+a320，加上手搓的硬盘扩展柜，像是这样。

手搓硬盘柜

白嫖了嘉立创的打板服务，画了一个4盘位的SATA背板，12V转5V模块用的ZXDN10，和主板的DC ATX模块一样，直接使用服务器电源输出的12V直流。电路是抄的XIAOLONG的开源项目

按照手头淘到的不知名硬盘托架的尺寸画了一个外壳，

加了把9cm风扇，可以从背板取电也可以直接插主板pwm4pin口。

另外画了一个XT30的分电板，这玩意，卖航模的淘宝店要卖30一块，笑。

之后可能会画个SAS8087接口的版本，然后加个风扇调速。以及，如果要手工焊的话，最小能接受的封装是0603，选错了LED封装，导致我的硬盘指示灯没法用。

无尽的排障

不知道是二手主板的问题还是二手nvme硬盘的问题，节点运行一段时间后不定时地会宕机，或者ip能通但是端口不通。一摸南桥芯片滚烫，于是加了散热。

然而问题依旧，又尝试了增加独立网卡，安装不同的linux发行版，不同的ceph版本，更换系统盘。都没有解决。

走头无路，最终买了2台联想M520准系统，解决了稳定性问题。看来是二手主板的问题。惨痛的经历告诉我，千万不要在硬件这种没有意义的事情上投入过多的精力。

一些不常用的CEPH配置项

关于crushmap

默认是以主机为隔离的故障域，可以通过ceph osd crush命令修改crushmap来规划SSD池和HDD池，以及单节点模拟多host避免存储池拒绝放置副本PG在同一个host上。当然单节点ceph也有其他方法，不过不那么推荐单节点跑ceph就是了。

pool crush rule

默认存储池会使用所有可用osd来放置PG，可以创建自定义crush rule来决定用副本模式还是纠删码模式，并且决定使用哪个故障域的osd以及SSD还是HDD类型的osd。

单节点ceph

如果一定要以单节点运行ceph，官方文档也提到了这三个配置

ceph config set global osd_crush_chooseleaf_type 0
ceph config set global osd_pool_default_min_size 1
ceph config set global mgr_standby_modules false

修改crushmap配置，将故障域设置为osd而不是host，这样可以允许存储池在同一host上的不同osd放置副本PG。

ceph osd getcrushmap -o old_crush_map
crushtool -d old_crush_map -o old.txt
cp old.txt new.txt
#修改new.txt， 将replicated_rule中的step chooseleaf firstn 0 type host改为step chooseleaf firstn 0 type osd
crushtool -c old.txt -o new_crush_map
ceph osd setcrushmap -i new_crush_map

单副本存储池

如果一定要创建单副本节点池，以下配置可以消除告警。

ceph config set osd osd_pool_default_size 1
ceph config set global  mon_allow_pool_size_one true
ceph config set global mon_warn_on_pool_no_redundancy false
ceph osd pool set data_pool size 1 --yes-i-really-mean-it

关于混闪

可以使用flashcache或者bcache，通过ssd去加速hdd，随机IO的提升效果也很明显。

我看过华三的uis超融合产品就是这么玩的，用flashcache来加速hdd设备，并且将存储池的db和wal存储到ssd上。

关于PVE连接RBD和CEPHFS

如果用的是中文界面的网页后台，添加RBD类型的存储时，pool会翻译成资源池，实际要填对应的ceph rbd pool的name。另外keyring要填完整的密钥串文件内容，添加cephfs的话填对应用户的key vavlue就行了，也不知道pve是怎么想的，rbd和cephfs的表单设计成两种模式。

后记

至于是否会回归成品NAS。或许等折腾够了，就会像@bboysoul一样一切上云，专注业务本身。只是现在的关注点还在玩硬件上。

接下来会做的，可能是给增加10G光口作为业务口，以及把硬盘柜改成SFF8088接口配合外置SAS HBA卡，做一个正经的JBOD柜。然而，B450主板的PCI插槽只有1个x16和2个x1，SAS HBA和网卡都要X4口，这就又需要一个PCI拆分方案。
